GNS3 活用 - Cisco スイッチ VLAN 編 その1 （基本形）
まずはVLANを作成してみます。
お疲れさまです。ニックネーム たいちょう です。
GNS3 活用 - Cisco スイッチ STP 編を2017年1月から連載していますが、このシリーズは、VLAN の機能を使ってみるシリーズです。
先ずは基本形です。
タスク
VLAN 100
name Sales
VLAN 200
name Tech
を作成する。
PC1とPC2をそれぞれfa1/0 とfa1/1に接続して、アクセスポートに設定してVLAN 100 に所属させる。
図に記入する。
name Sales
VLAN 200
name Tech
を作成する。
PC1とPC2をそれぞれfa1/0 とfa1/1に接続して、アクセスポートに設定してVLAN 100 に所属させる。
図に記入する。

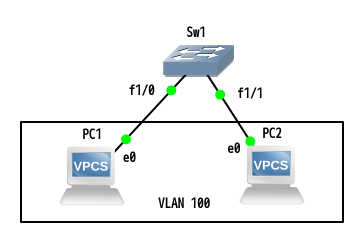

記入した図になります。
作業記録です。
現在の設定を確認します。
今回は、以下のコマンドを使います。
Sw1#sh vlan-switch
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa1/0, Fa1/1, Fa1/2, Fa1/3
Fa1/4, Fa1/5, Fa1/6, Fa1/7
Fa1/8, Fa1/9, Fa1/10, Fa1/11
Fa1/12, Fa1/13, Fa1/14, Fa1/15
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 1002 1003
1002 fddi 101002 1500 - - - - - 1 1003
1003 tr 101003 1500 1005 0 - - srb 1 1002
1004 fdnet 101004 1500 - - 1 ibm - 0 0
1005 trnet 101005 1500 - - 1 ibm - 0 0
VLAN 100,200 を作成します。
Sw1#vlan database
Sw1(vlan)#vlan 100 name Sales
VLAN 100 added:
Name: Sales
Sw1(vlan)#vlan 200 name Tech
VLAN 200 added:
Name: Tech
Sw1(vlan)#apply
% not enough space on flash to store vlan database. trying squeeze...
% error squeezing flash - (Operation not supported on this file)
Error on database apply 40: NV storage failure
なんだかエラーが出ました。
flash を初期化しないとダメらしいです。
Sw1(vlan)#abort
Aborting....
Sw1#erase ?
/all Erase all files(in NVRAM)
/no-squeeze-reserve-space Do not reserve space for squeeze operation
flash: Filesystem to be erased
nvram: Filesystem to be erased
pram: Filesystem to be erased
slot0: Filesystem to be erased
startup-config Erase contents of configuration memory
flash を初期化します。
Sw1#erase flash:
Erasing the flash filesystem will remove all files! Continue? [confirm]
Current DOS File System flash card in flash: will be formatted into Low End File System flash card! Continue? [confirm]
Erasing device... eeeeeeeeeeeeeeee ...erased
Erase of flash: complete
もう一度実行してみます。
Sw1(vlan)#vlan 100 name Sales
VLAN 100 added:
Name: Sales
Sw1(vlan)#vlan 200 name Tech
VLAN 200 added:
Name: Tech
Sw1(vlan)#exit
APPLY completed.
Exiting....
Sw1#sh vlan-switch
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa1/0, Fa1/1, Fa1/2, Fa1/3
Fa1/4, Fa1/5, Fa1/6, Fa1/7
Fa1/8, Fa1/9, Fa1/10, Fa1/11
Fa1/12, Fa1/13, Fa1/14, Fa1/15
100 Sales active
200 Tech active
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 1002 1003
100 enet 100100 1500 - - - - - 0 0
200 enet 100200 1500 - - - - - 0 0
1002 fddi 101002 1500 - - - - - 1 1003
1003 tr 101003 1500 1005 0 - - srb 1 1002
1004 fdnet 101004 1500 - - 1 ibm - 0 0
1005 trnet 101005 1500 - - 1 ibm - 0 0
では、fa1/0 と fa1/1 をアクセスポートとして、VLAN100に所属させます。
Sw1#conf t
Sw1(config)#int range fa1/0 - 1
Sw1(config-if-range)#switchport mode access
Sw1(config-if-range)#switchport access vlan 100
Sw1(config-if-range)#end
Sw1#sho vlan-switch
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa1/2, Fa1/3, Fa1/4, Fa1/5
Fa1/6, Fa1/7, Fa1/8, Fa1/9
Fa1/10, Fa1/11, Fa1/12, Fa1/13
Fa1/14, Fa1/15
100 Sales active Fa1/0, Fa1/1
200 Tech active
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 1002 1003
100 enet 100100 1500 - - - - - 0 0
200 enet 100200 1500 - - - - - 0 0
1002 fddi 101002 1500 - - - - - 1 1003
1003 tr 101003 1500 1005 0 - - srb 1 1002
1004 fdnet 101004 1500 - - 1 ibm - 0 0
1005 trnet 101005 1500 - - 1 ibm - 0 0
できているようです。
設定を保存しておきます。
Sw1#wr
Building configuration...
[OK]
お疲れ様でした。第1日目の終了です。
次回もお楽しみに。
