GNS3 活用 - Cisco スイッチ STP 編 その1（基本形）
spanning-tree の技術をGNS3で検証するシリーズです。
お久しぶりです。
ニックネーム たいちょう です。
ブログを4ヶ月もお休みしていました。今年もよろしくお願いします。
去年始めたLinux実験室ですが、「OS、Web、ネットワーク、セキュリティ、障害」などの区分にしていましたが、今年は、もう少し細分化して掘り下げてみようと思います。
スタンスとしては、わたしがやってみたことを綴る感じですから、立派なものではありませんが、どこかしらみなさんの役に立つことがあれば幸いです。
さて、最近CCNAをリテイクして、さあ、CCNPを頑張って取ろうかなーと思っているんですが、そんな人も多いと思って、GNS3をまた始めたところです。
GNS3は、Cisco IOS をエミュレートしてくれます。使うのは、c3745 です。正規のルートで入手しましょう。3745 には、NM-16ESW モジュールがついています。これを使います。ただ、スイッチの勉強をするには、足りないところが多いと言われています。でも、ホームラボを持つのは、大変なので、GNS3を活用したいですね。

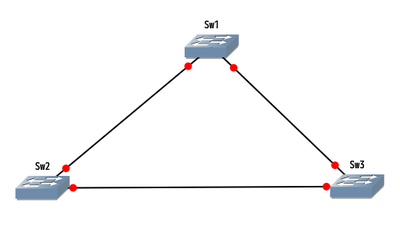

まずは以下のような接続にしてみます。これを基本形として、色々実験していきます。今回は、spanning-tree のステータス等を確認します。
確認事項
確認したいのは以下の事項です。
- 各スイッチでホストネームを設定する。図に記入する。
- それぞれの MAC アドレスを確認する。図に記入する。
- root bridge を確認する。 root bridge になっている理由を考える。図に記入する。
- 各スイッチのポートの状態を確認する。まず、全体をとらえてみる。図に記入する。
- 各スイッチのポートの状態を確認する。なぜその状態なのかを考える。図に記入する。

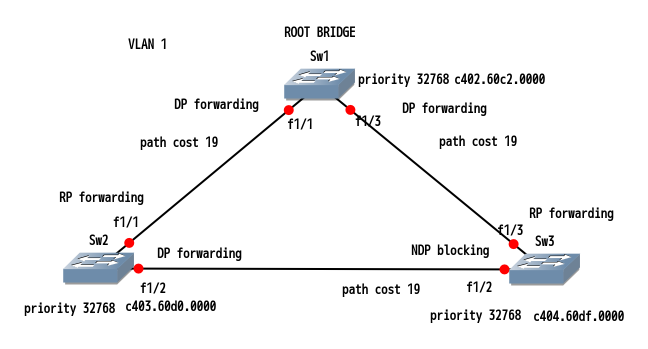

GNS3におけるコマンドですが、実際のCiscoのコマンドと少し違うところがあります。確認した結果、次の図を作りました。
確認した内容
確認したことを以下に記述しておきます。
1.
R1#conf t
R1(config)#hostname Sw1
Sw1(config)#end
Sw1#wri mem
R2,R3でも同様に設定する。
2.
Sw1#sh mac-address-table
Destination Address Address Type VLAN Destination Port
------------------- ------------ ---- --------------------
c402.60c2.0000 Self 1 Vlan1
Sw2#sh mac-address-table
Destination Address Address Type VLAN Destination Port
------------------- ------------ ---- --------------------
c403.60d0.0000 Self 1 Vlan1
Sw3#sh mac-address-table
Destination Address Address Type VLAN Destination Port
------------------- ------------ ---- --------------------
c404.60df.0000 Self 1 Vlan1
3.
Sw1#sh spanning-tree root
VLAN1
Root ID Priority 32768
Address c402.60c2.0000
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Sw2#sh spanning-tree root
VLAN1
Root ID Priority 32768
Address c402.60c2.0000
Cost 19
Port 42 (FastEthernet1/1)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Sw3#sh spanning-tree root
VLAN1
Root ID Priority 32768
Address c402.60c2.0000
Cost 19
Port 44 (FastEthernet1/3)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
RT BR は、Sw1 である。理由は、3つのスイッチの priority が同じで、Sw1 の MACアドレスの値が最小だからである。
4.
Sw1#sh spanning-tree summary
Root bridge for: VLAN1.
PortFast BPDU Guard is disabled
UplinkFast is disabled
BackboneFast is disabled
Name Blocking Listening Learning Forwarding STP Active
-------------------- -------- --------- -------- ---------- ----------
VLAN1 0 0 0 2 2
-------------------- -------- --------- -------- ---------- ----------
1 VLAN 0 0 0 2 2
Sw2#sh spanning-tree summary
Root bridge for: none.
PortFast BPDU Guard is disabled
UplinkFast is disabled
BackboneFast is disabled
Name Blocking Listening Learning Forwarding STP Active
-------------------- -------- --------- -------- ---------- ----------
VLAN1 0 0 0 2 2
-------------------- -------- --------- -------- ---------- ----------
1 VLAN 0 0 0 2 2
Sw3#sh spanning-tree summary
Root bridge for: none.
PortFast BPDU Guard is disabled
UplinkFast is disabled
BackboneFast is disabled
Name Blocking Listening Learning Forwarding STP Active
-------------------- -------- --------- -------- ---------- ----------
VLAN1 1 0 0 1 2
-------------------- -------- --------- -------- ---------- ----------
1 VLAN 1 0 0 1 2
Sw1 の2つのポートは、Forwarding state である。
Sw2 の2つのポートは、Forwarding state である。
Sw3 の1つのポートは、Forwarding state で、もうひとつのポートは、Blocking である。
Sw1#sh spanning-tree brie
VLAN1
Spanning tree enabled protocol ieee
Root ID Priority 32768
Address c402.60c2.0000
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32768
Address c402.60c2.0000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300
Interface Designated
Name Port ID Prio Cost Sts Cost Bridge ID Port ID
-------------------- ------- ---- ----- --- ----- -------------------- -------
FastEthernet1/1 128.42 128 19 FWD 0 32768 c402.60c2.0000 128.42
FastEthernet1/3 128.44 128 19 FWD 0 32768 c402.60c2.0000 128.44
Sw2#sh spanning-tree brie
VLAN1
Spanning tree enabled protocol ieee
Root ID Priority 32768
Address c402.60c2.0000
Cost 19
Port 42 (FastEthernet1/1)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32768
Address c403.60d0.0000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300
Interface Designated
Name Port ID Prio Cost Sts Cost Bridge ID Port ID
-------------------- ------- ---- ----- --- ----- -------------------- -------
FastEthernet1/1 128.42 128 19 FWD 0 32768 c402.60c2.0000 128.42
FastEthernet1/2 128.43 128 19 FWD 19 32768 c403.60d0.0000 128.43
Sw3#sh spanning-tree brie
VLAN1
Spanning tree enabled protocol ieee
Root ID Priority 32768
Address c402.60c2.0000
Cost 19
Port 44 (FastEthernet1/3)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32768
Address c404.60df.0000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300
Interface Designated
Name Port ID Prio Cost Sts Cost Bridge ID Port ID
-------------------- ------- ---- ----- --- ----- -------------------- -------
FastEthernet1/2 128.43 128 19 BLK 19 32768 c403.60d0.0000 128.43
FastEthernet1/3 128.44 128 19 FWD 0 32768 c402.60c2.0000 128.43
5.
Sw1#sh spanning-tree active
VLAN1 is executing the ieee compatible Spanning Tree protocol
Bridge Identifier has priority 32768, address c402.60c2.0000
Configured hello time 2, max age 20, forward delay 15
We are the root of the spanning tree
Topology change flag not set, detected flag not set
Number of topology changes 1 last change occurred 00:03:53 ago
from FastEthernet1/1
Times: hold 1, topology change 35, notification 2
hello 2, max age 20, forward delay 15
Timers: hello 0, topology change 0, notification 0, aging 300
Port 42 (FastEthernet1/1) of VLAN1 is forwarding
Port path cost 19, Port priority 128, Port Identifier 128.42.
Designated root has priority 32768, address c402.60c2.0000
Designated bridge has priority 32768, address c402.60c2.0000
Designated port id is 128.42, designated path cost 0
Timers: message age 0, forward delay 0, hold 0
Number of transitions to forwarding state: 1
BPDU: sent 133, received 3
Port 44 (FastEthernet1/3) of VLAN1 is forwarding
Port path cost 19, Port priority 128, Port Identifier 128.44.
Designated root has priority 32768, address c402.60c2.0000
Designated bridge has priority 32768, address c402.60c2.0000
Designated port id is 128.44, designated path cost 0
Timers: message age 0, forward delay 0, hold 0
Number of transitions to forwarding state: 1
BPDU: sent 132, received 1
Sw2#sh spanning-tree active
VLAN1 is executing the ieee compatible Spanning Tree protocol
Bridge Identifier has priority 32768, address c403.60d0.0000
Configured hello time 2, max age 20, forward delay 15
Current root has priority 32768, address c402.60c2.0000
Root port is 42 (FastEthernet1/1), cost of root path is 19
Topology change flag not set, detected flag not set
Number of topology changes 1 last change occurred 00:47:30 ago
from FastEthernet1/1
Times: hold 1, topology change 35, notification 2
hello 2, max age 20, forward delay 15
Timers: hello 0, topology change 0, notification 0, aging 300
Port 42 (FastEthernet1/1) of VLAN1 is forwarding
Port path cost 19, Port priority 128, Port Identifier 128.42.
Designated root has priority 32768, address c402.60c2.0000
Designated bridge has priority 32768, address c402.60c2.0000
Designated port id is 128.42, designated path cost 0
Timers: message age 2, forward delay 0, hold 0
Number of transitions to forwarding state: 1
BPDU: sent 2, received 1441
Port 43 (FastEthernet1/2) of VLAN1 is forwarding
Port path cost 19, Port priority 128, Port Identifier 128.43.
Designated root has priority 32768, address c402.60c2.0000
Designated bridge has priority 32768, address c403.60d0.0000
Designated port id is 128.43, designated path cost 19
Timers: message age 0, forward delay 0, hold 0
Number of transitions to forwarding state: 1
BPDU: sent 1443, received 1
Sw3#sh spanning-tree active
VLAN1 is executing the ieee compatible Spanning Tree protocol
Bridge Identifier has priority 32768, address c404.60df.0000
Configured hello time 2, max age 20, forward delay 15
Current root has priority 32768, address c402.60c2.0000
Root port is 44 (FastEthernet1/3), cost of root path is 19
Topology change flag not set, detected flag not set
Number of topology changes 0 last change occurred 00:28:01 ago
Times: hold 1, topology change 35, notification 2
hello 2, max age 20, forward delay 15
Timers: hello 0, topology change 0, notification 0, aging 300
Port 43 (FastEthernet1/2) of VLAN1 is blocking
Port path cost 19, Port priority 128, Port Identifier 128.43.
Designated root has priority 32768, address c402.60c2.0000
Designated bridge has priority 32768, address c403.60d0.0000
Designated port id is 128.43, designated path cost 19
Timers: message age 2, forward delay 0, hold 0
Number of transitions to forwarding state: 0
BPDU: sent 1, received 842
Port 44 (FastEthernet1/3) of VLAN1 is forwarding
Port path cost 19, Port priority 128, Port Identifier 128.44.
Designated root has priority 32768, address c402.60c2.0000
Designated bridge has priority 32768, address c402.60c2.0000
Designated port id is 128.43, designated path cost 0
Timers: message age 2, forward delay 0, hold 0
Number of transitions to forwarding state: 1
BPDU: sent 1, received 840
お疲れさまです。次はROOT BRIDGE の変更をやってみます。
ニックネーム たいちょうでした。次回もお楽しみに。
